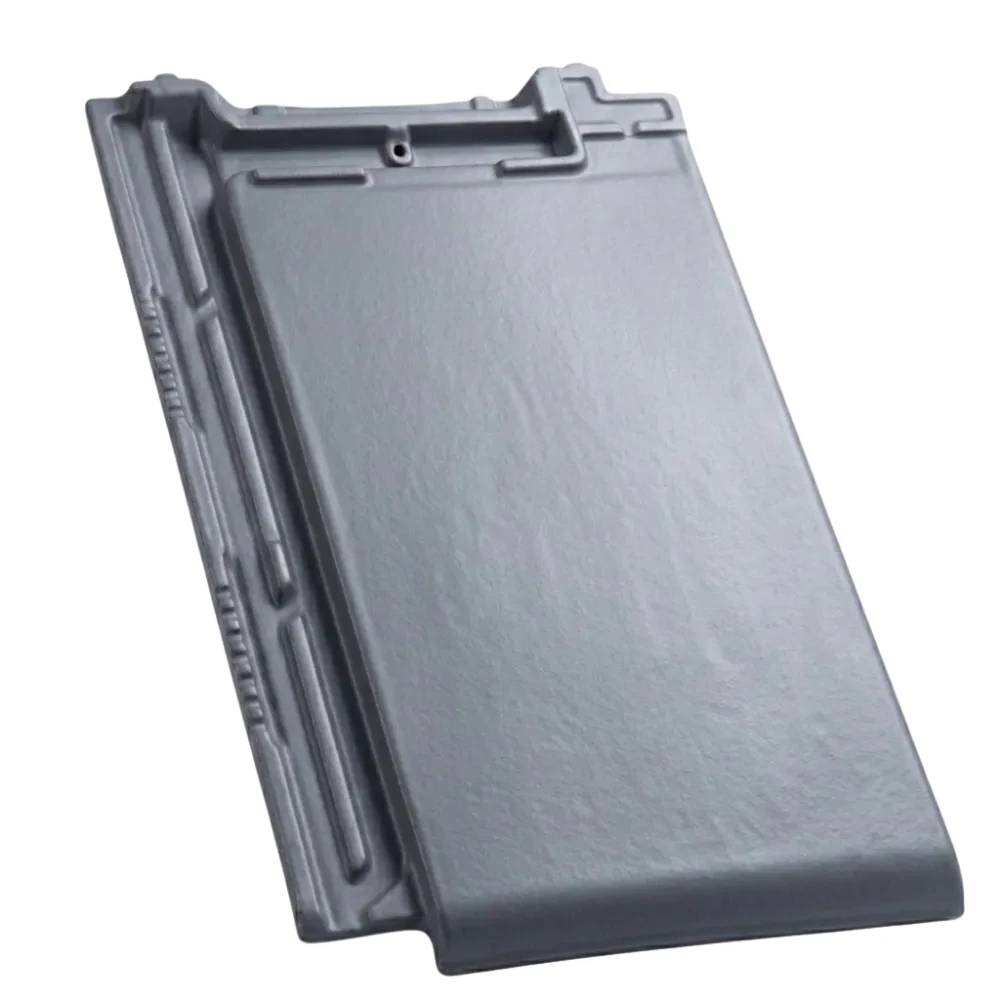

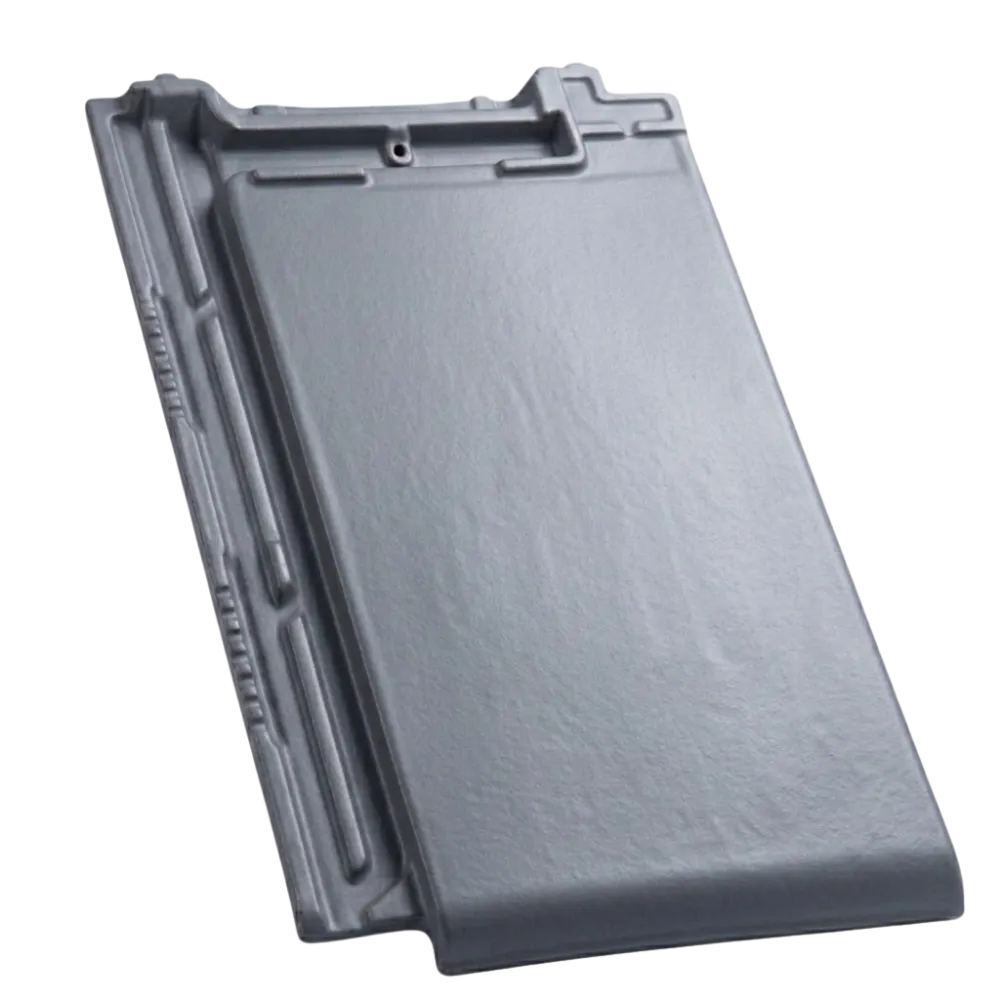

Dachówka podstawowa Roben Bergamo platinum angoba
Cena regularna:
towar niedostępny
dodaj do przechowalni
Opis

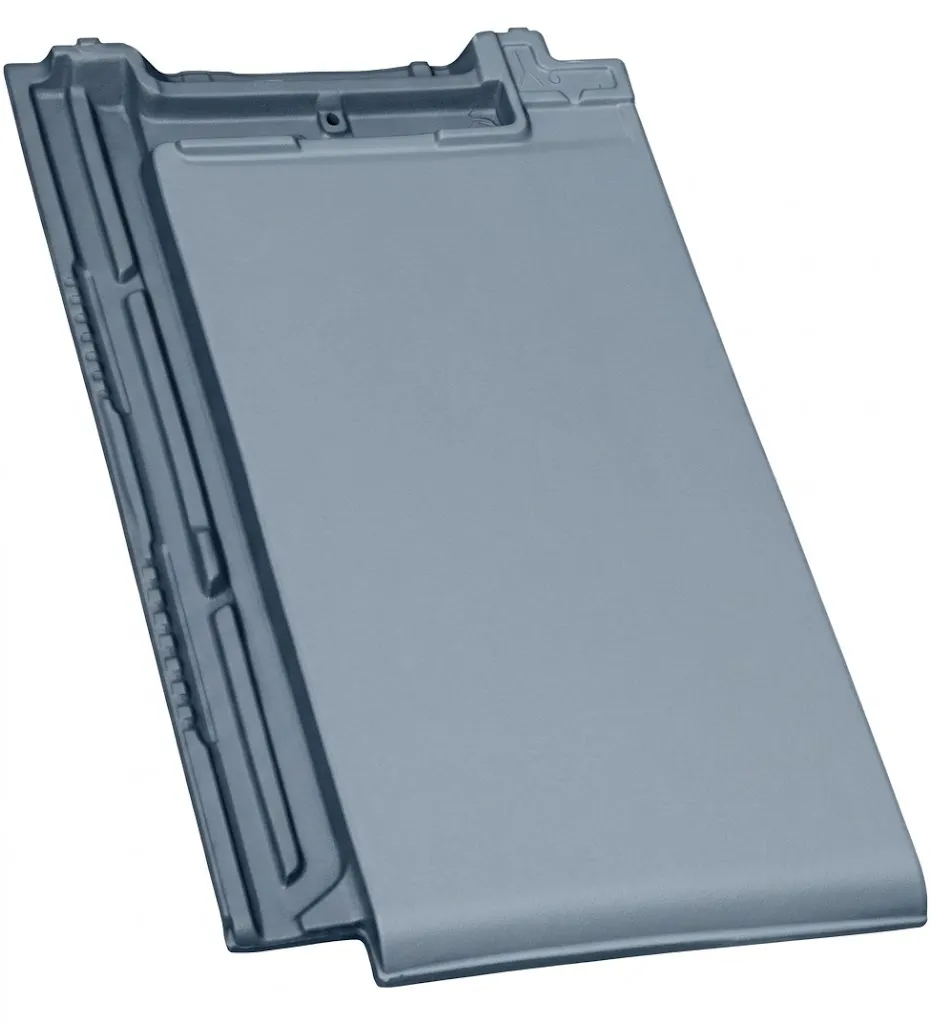

Dachówka ceramiczna Röben Bergamo Platinum Angoba – Płaski Minimalizm i Nowoczesna Elegancja

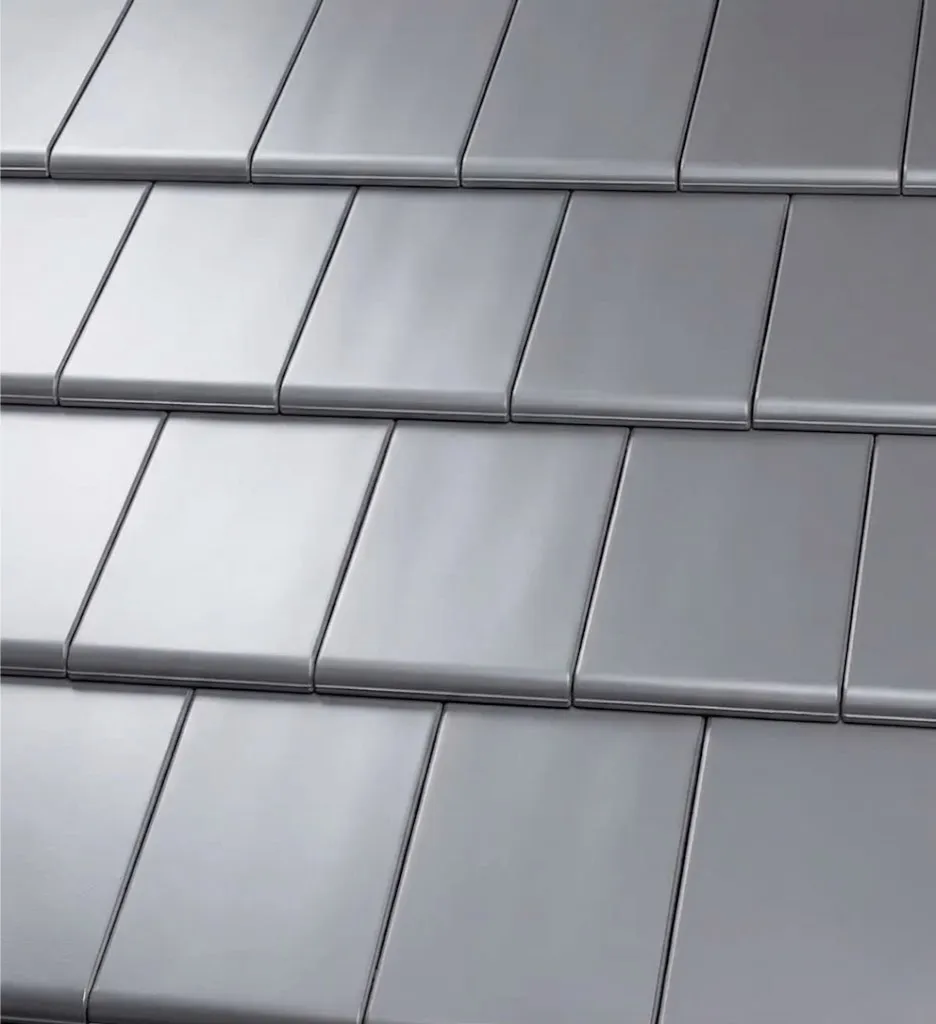

Model Bergamo z powodzeniem łączy nowoczesny design z niezawodnymi, uznanymi od wieków walorami naturalnej ceramiki. Konstrukcja dachówki została zaprojektowana z myślą o maksymalnej szczelności – wyposażono ją w specjalnie wyprofilowane, głębokie zamki górne i boczne, które ułatwiają precyzyjne klamrowanie i chronią konstrukcję dachu przed podwiewaniem śniegu i deszczu. Można ją układać zarówno w sposób szeregowy, jak i z przesunięciem o połowę (w układzie mijankowym).
Specyfikacja techniczna
| Parametr | Wartość | Co to daje? (Korzyść) |
|---|---|---|
| Zużycie dachówek (ilość sztuk)/m2 | od 11,8 do 12,8/m2 | Niskie zużycie przekłada się na mniejsze koszty materiałowe całej inwestycji. |
| Waga pojedynczej sztuki | ok. 3,95 kg | Optymalna waga ułatwiająca transport na połać i odciążająca więźbę. |
| Wymiary całkowite | ok. 43,6 cm x 28,5 cm | Duży format elementów znacznie skraca czas prac dekarskich. |
| Długość pokrycia (rozstaw łat) | ok. 33,35 - 35,80 cm | Duża tolerancja przesuwu zamka ułatwia idealne rozmierzenie połaci. |
| Średnia szerokość pokrycia | ok. 23,7 cm | Równe i precyzyjne krycie bez konieczności kłopotliwego docinania skrajnych rzędów. |
| Waga metra kwadratowego | ok. 48,5 kg | Stabilna i ciężka konstrukcja odporna na porywiste wichury. |
| Ilość na palecie / Waga palety | 240 szt. / ok. 975 kg | Fabryczne pakowanie gwarantuje bezpieczny transport bez uszkodzeń. |
| Minimalny kąt nachylenia dachu | od 25 ° | Uniwersalność stosowania również na nowoczesnych, płaskich konstrukcjach dachowych. |
| Mrozoodporność | Tak | Długowieczność pokrycia bez ryzyka pękania i łuszczenia w zimowych warunkach. |
Zastosowanie i sposób użycia
- Gdzie stosować: Nowoczesne budownictwo mieszkalne jedno- i wielorodzinne o prostej, geometrycznej bryle. Znakomicie sprawdza się na rozległych dachach dwuspadowych oraz kopertowych, gdzie w pełni eksponuje swój linearny podział.

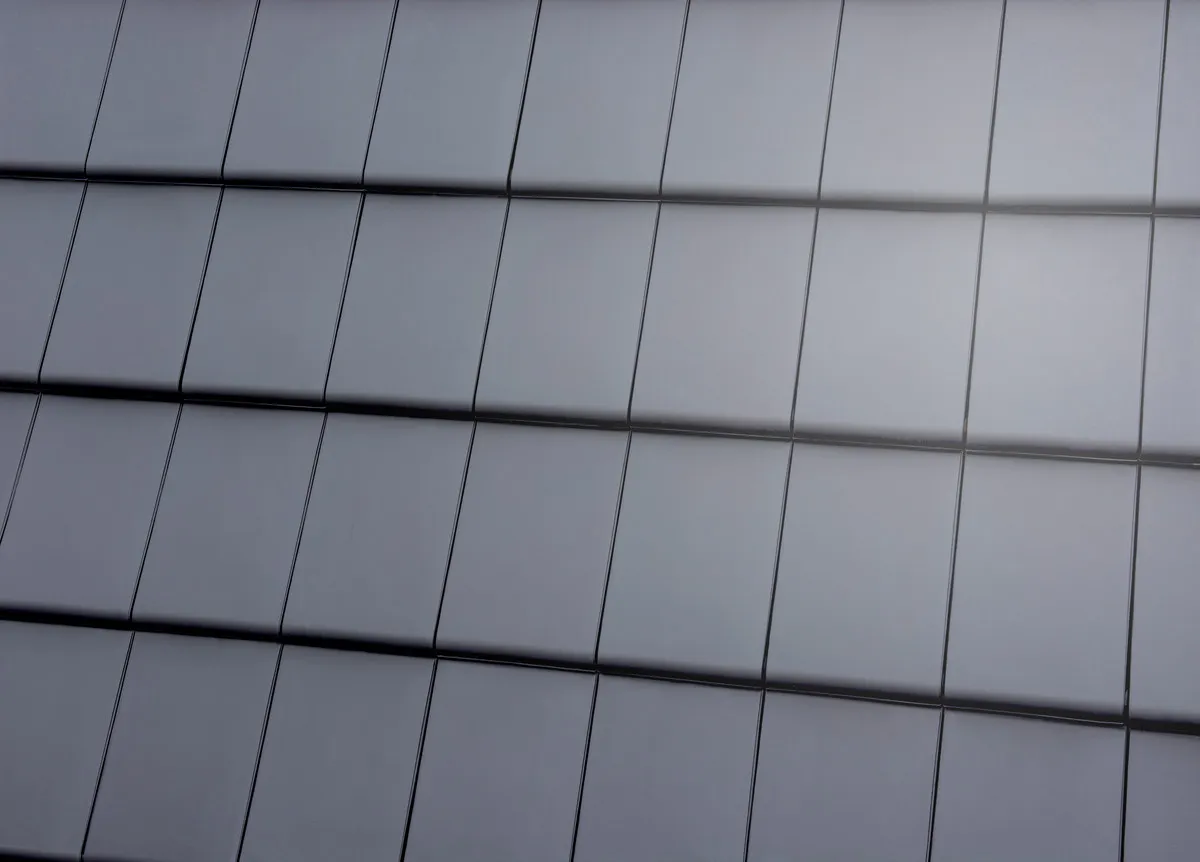

- Jak stosować: Montaż przeprowadzać na stabilnej podkonstrukcji z łat i kontrłat. Ze względu na płaski profil, zaleca się precyzyjne rozmierzenie dachu przed ostatecznym przybiciem łat. Produkt umożliwia krycie tradycyjne (w linii) lub z przesunięciem (szachownica/mijanka).
- Zużycie: Wynosi od 11,8 do 12,8 szt./m² i jest uzależnione od geometrii dachu oraz wyznaczonego rozstawu łat.
Rysunki techniczne i detale montażowe
Poniższe schematy ułatwiają zapoznanie się ze szczegółową anatomią oraz wymiarami montażowymi dachówki podstawowej Röben Bergamo.
Wymiary dachówki z boku (poziome zdj)
Wymiary dachówki od dołu (poziome zdj)

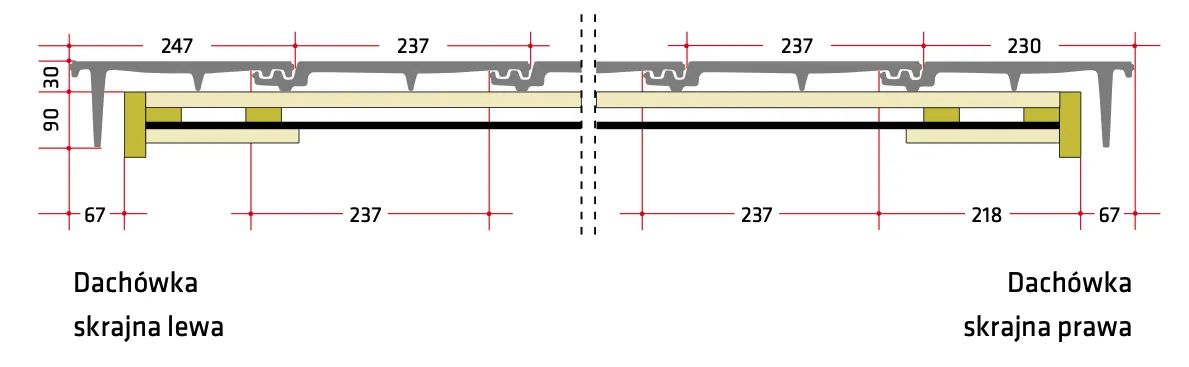

Rozstaw połaci i ułożenie dachówek z dachówkami skrajnymi
W przypadku dachówek skrajnych leżących w jednej płaszczyźnie ze ścianą szczytową należy pamiętać, że w trakcie planowania trzeba liczyć się z odpowiednią, dopasowaną średnią szerokością pokrycia. Więcej swobody daje nam przy tym występ deski szczytowej, który będzie wykonany od spodu i od strony czołowej (jak na przekrojach). Zastosowano tutaj odstęp 10 mm od deski do „płetwy”. W przypadku innego odstępu należy dopasować wymiary deski osłonowej szczytowej.

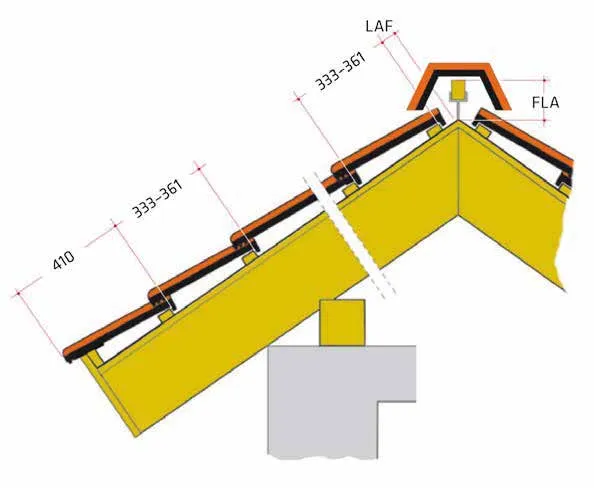

Przekrój i kąt nachylenia dachu – wyznaczanie wartości LAF oraz FLA
Przekrój dachu
Okap z głęboko umieszczoną rynną, gąsior z taśmą uszczelniającą. (Inne konstrukcje są możliwe zgodnie z zasadami rzemiosła dekarskiego.)
FLA
Odległość łaty kalenicowej od linii szczytu kalenicy. Wymiar od punktu wierzchołkowego krokwi (lub kontrłaty) do górnej krawędzi łaty kalenicy.
LAF
Odległość górnej łaty od linii szczytu kalenicy. Wymiar od punktu wierzchołkowego krokwi (lub kontrłaty) do krawędzi przedniej pierwszej łaty dachowej.
Tabela wartości dla modelu BERGAMO z gąsiorem (LAF / FLA w mm):
| Kąt nachylenia dachu | 25° | 30° | 35° | 40° | 45° | 50° | 55° | 60° |
|---|---|---|---|---|---|---|---|---|
| LAF | 35 | 30 | 28 | 28 | 28 | 30 | 36 | 38 |
| FLA | 83 | 75 | 69 | 63 | 55 | 46 | 36 | 31 |
Ważne instrukcje dotyczące planowania i wymiarowania połaci

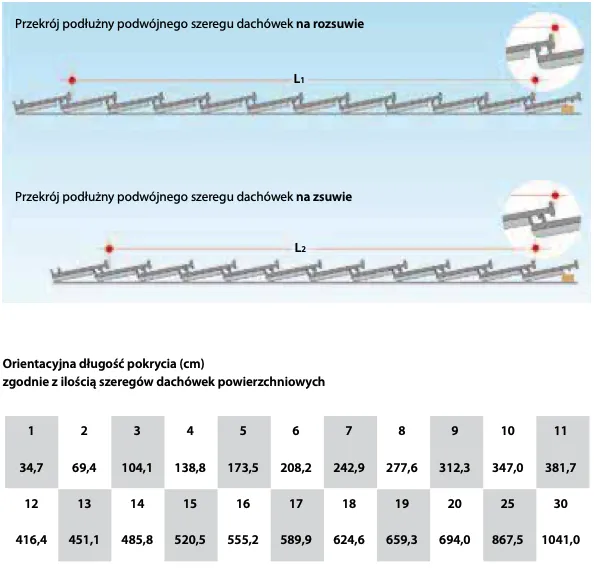

Podział dachu od okapu do kalenicy z zastosowaniem prawidłowej długości pokrycia dachu
Średnią powierzchnię pokrycia ustalamy na placu budowy używając dostarczonych dachówek, a następnie, przy uwzględnieniu deski szczytowej wykonujemy łaty dachowe. W celu ustalenia średniej długości pokrycia dachu układamy na placu budowy podwójny szereg 12 dachówek. Mierzymy je raz rozsunięte, drugi raz zsunięte, przy czym każdorazowo zmierzona zostaje całkowita długość 10 dachówek - L1 i L2. Sumę dwóch długości dzielimy przez 20 i uzyskujemy średnią długość pokrycia = rozstaw łat.
Średnia długość krycia (L) = (L1 + L2) / 20

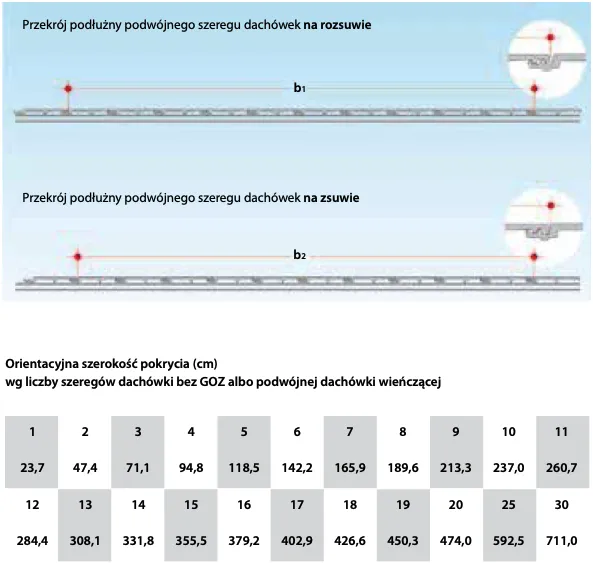

Podział dachu od deski szczytowej do deski szczytowej z prawidłową szerokością pokrycia dachu
W tym przypadku dekarz ma bardzo ograniczone pole działania. Powierzchnia dachu do pokrycia musi być bardzo dokładnie podzielona (wytyczona), a dachówka musi być dopasowana. Średnia szerokość pokrycia podobnie jak długość pokrycia sprawdzana jest na placu budowy, tyle tylko, że teraz boczne zamki zachodzą na siebie. Pomiar wykonywany jest każdorazowo przy zamkach podwójnego szeregu 10 rozsuniętych lub zsuniętych dachówek.
Średnia szerokość krycia (B) = (B1 + B2) / 20
Realizujemy bezpieczne wysyłki paletowe na terenie całego kraju z pełnym ubezpieczeniem towaru.
Dane techniczne
| Linia produktowa | Bergamo |
| Rodzaj dachówki | podstawowa |
| Kolor | platinum angoba |
