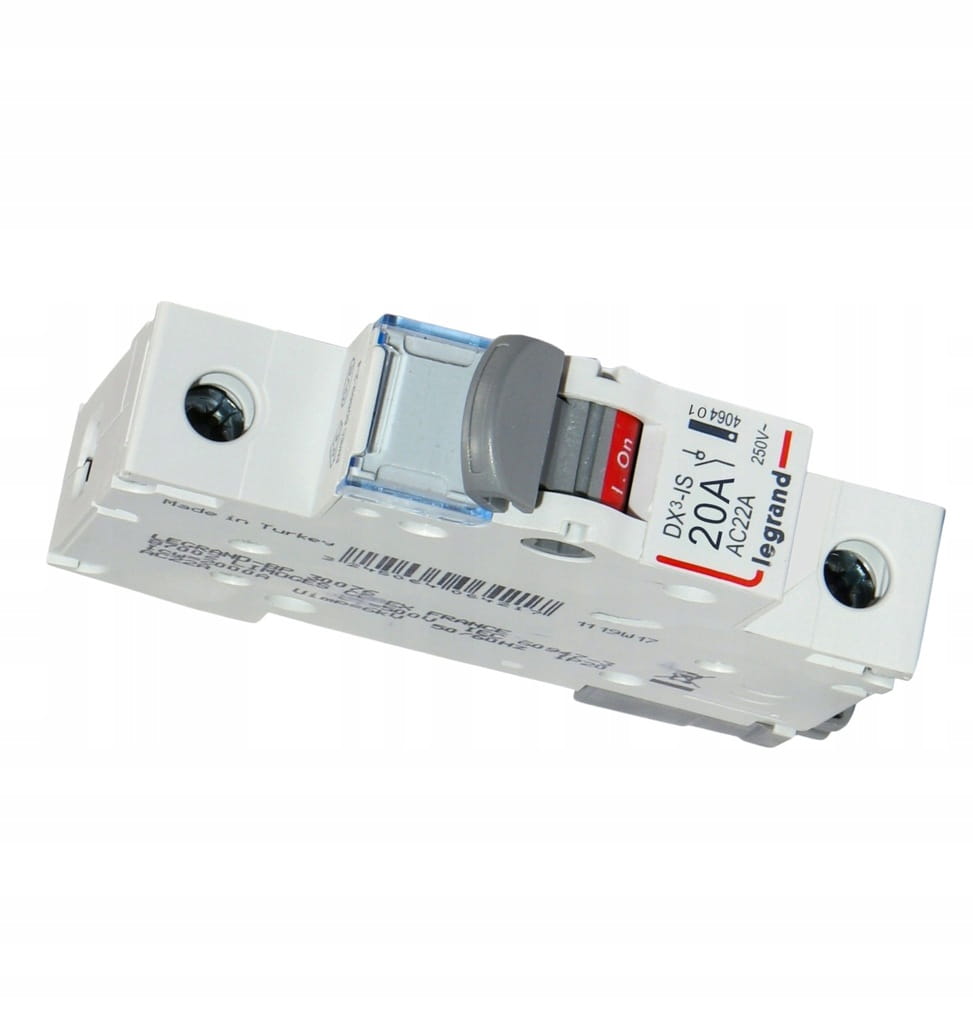

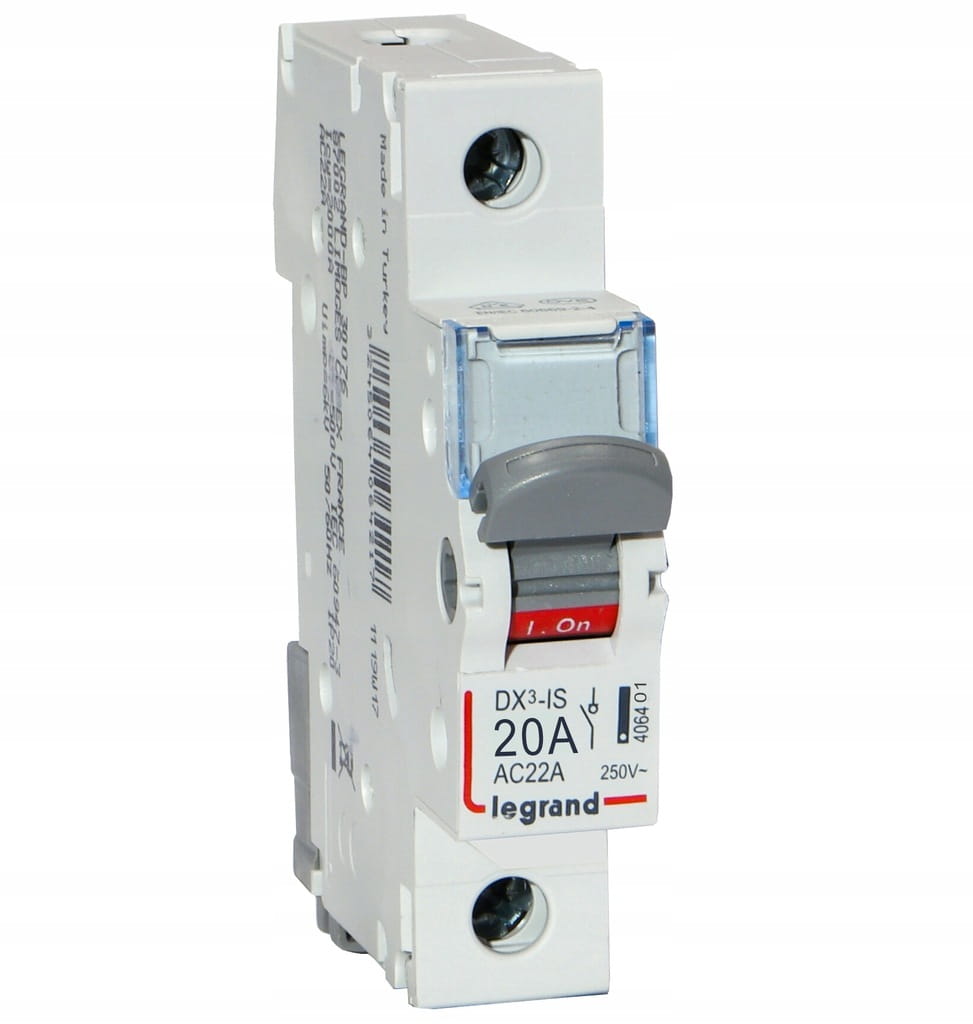

Rozłącznik modułowy Legrand 20A 1P FR301 004309/406401

Rozłącznik modułowy 20A 1P FR301 004309/406401

Dostępność:

na zamówienie 722 164 233 / esklep@nomexmb.pl

Wysyłka w: 24 godziny

Dostawa:

Cena: 19,04 zł

zawiera 23% VAT, bez kosztów dostawy

Cena regularna:

19.04

Najniższa cena z 30 dni przed obniżką:

Wysyłka w: 24 godziny

ilość szt.

Zyskujesz 19 pkt [?]

towar niedostępny

dodaj do przechowalni

Producent:

Kod produktu: 00004739

zapytaj o produkt

Opis

Rozłącznik izolacyjny modułowy Legrand FR301 1P 20A – ręczne odłączenie obwodu, nie zabezpieczenie

Rozłącznik izolacyjny wygląda niemal identycznie jak wyłącznik nadprądowy, ale w środku nie ma żadnego mechanizmu, który mógłby samoczynnie przerwać obwód przy zwarciu czy przeciążeniu. To częsty błąd montażowy – pomylenie tych dwóch aparatów może zostawić obwód bez żadnej ochrony przed zwarciem. Rolą rozłącznika FR301 jest wyłącznie bezpieczne, ręczne odłączenie napięcia na czas prac przy instalacji.

Specyfikacja techniczna

Parametr	Wartość	Znaczenie w praktyce
Rodzaj aparatu	Rozłącznik izolacyjny (bez wyzwalacza)	Nie reaguje na przeciążenie ani zwarcie – służy wyłącznie do ręcznego załączania/wyłączania
Prąd ciągły	20 A	Maksymalny prąd roboczy, jaki można przez niego prowadzić ciągle
Liczba biegunów	1 (jednofazowy)	1 moduł (17,5 mm) na szynie DIN
Napięcie znamionowe	250 V AC	Standard dla obwodów jednofazowych
Montaż	Szyna DIN TH35, możliwość podłączenia szynami sztyftowymi	Wygodne łączenie kilku aparatów w rzędzie bez dodatkowego okablowania
Stopień ochrony	IP20	Wymaga zabudowy w rozdzielnicy

Zastosowanie i wskazówki montażowe

Gdzie stosować: jako aparat manewrowy do ręcznego załączania/wyłączania obwodu, np. przed gniazdem pomiarowym lub jako lokalny wyłącznik serwisowy.
Praktyczna wskazówka: zawsze montuj rozłącznik razem z osobnym wyłącznikiem nadprądowym lub bezpiecznikiem chroniącym ten sam obwód – sam rozłącznik nie przerwie obwodu przy zwarciu.
Kiedy NIE stosować: jako jedyne zabezpieczenie obwodu – rozłącznik nie jest kompatybilny funkcjonalnie z wyłącznikiem nadprądowym i nie może go zastąpić, mimo bardzo podobnego wyglądu.

To nie zamiennik wyłącznika nadprądowego: rozłącznik izolacyjny nie ma wewnątrz żadnego elementu wykonawczego reagującego na prąd – zamontowany zamiast wyłącznika zostawia obwód bez ochrony przed zwarciem i przeciążeniem.

Słownik pojęć

Rozłącznik izolacyjny

Aparat służący do ręcznego, bezpiecznego odłączenia obwodu od zasilania – wytwarza przerwę izolacyjną w stykach, ale nie reaguje samoczynnie na przeciążenie ani zwarcie.

Najczęściej zadawane pytania

Czym różni się rozłącznik izolacyjny od wyłącznika nadprądowego?

Rozłącznik służy wyłącznie do ręcznego odłączenia napięcia i nie reaguje na przeciążenie ani zwarcie. Wyłącznik nadprądowy dodatkowo automatycznie rozłącza obwód w razie usterki. Zewnętrznie oba aparaty mogą wyglądać podobnie, dlatego warto sprawdzić oznaczenie na obudowie przed zakupem.

Czy mogę użyć rozłącznika zamiast wyłącznika nadprądowego, żeby zaoszczędzić miejsce?

Nie. Obwody odbiorcze zawsze wymagają osobnego zabezpieczenia nadprądowego. Rozłącznik pełni funkcję dodatkową – wygodnego, ręcznego odłączania – nie zastępuje ochrony przed zwarciem.
