Opis

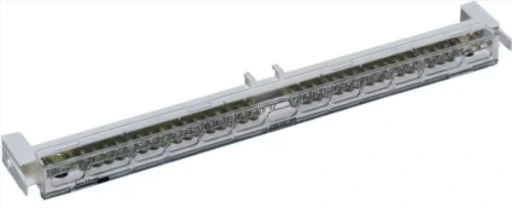

Wspornik szynowy z zaciskami PE/N Hager VZ522 — 2x17 zacisków
W większej rozdzielnicy z kilkunastoma obwodami osobne kupowanie szyny zerowej i uchwytu montażowego to dodatkowy krok i ryzyko niedopasowania elementów. Wspornik Hager VZ522 łączy obie funkcje — to gotowy zespół z 2x17 niezależnymi zaciskami śrubowymi na wsporniku do montażu w rozdzielnicy.
Specyfikacja techniczna
| Parametr | Wartość | Znaczenie w praktyce |
|---|---|---|
| Liczba zacisków | 2x17 (34 łącznie) | Wystarcza na rozdzielnicę z wieloma obwodami wymagającymi osobnych przewodów PE i N |
| Układ | Dwa rzędy po 17 zacisków | Możliwość rozdzielenia jednego rzędu na PE, drugiego na N |
| Typ zacisku | Śrubowy, niezależny | Każdy przewód dokręcany osobno, bez wpływu na sąsiednie zaciski |
| Montaż | Wspornik do szyny montażowej rozdzielnicy | Gotowy zespół, nie wymaga dodatkowego uchwytu |
Zastosowanie i wskazówki
- Gdzie stosować: rozdzielnice z dużą liczbą obwodów, gdzie potrzeba wielu osobnych zacisków PE i N na jednym elemencie.
- Kiedy wystarczy mniejsza listwa: w małej rozdzielnicy z kilkoma obwodami wystarczy prostsza listwa zerowa (np. PAWBOL E.4024) zamiast pełnego wspornika na 34 zaciski.
- Oznaczenie: jasno oznacz, który rząd zacisków służy do PE, a który do N — pomyłka na tym etapie jest trudna do wychwycenia później.
Rozdzielenie PE i N: w układzie TN-S przewody ochronny i neutralny muszą być rozdzielone od punktu rozdziału PEN — nie łącz ich na wspólnym rzędzie zacisków za rozdzielnicą główną.
Słownik pojęć
Przewód PE
Przewód ochronny odprowadzający prąd do ziemi w razie uszkodzenia izolacji.
Przewód N (neutralny)
Przewód roboczy zamykający obwód prądu, prowadzony osobno od PE w układzie TN-S.
Najczęściej zadawane pytania
Czy oba rzędy zacisków można wykorzystać do tego samego przewodu (np. tylko PE)?
Tak, jeśli w danej rozdzielnicy potrzebujesz więcej zacisków PE niż N (lub odwrotnie), możesz wykorzystać oba rzędy do jednej funkcji.
Czym różni się ten wspornik od zwykłej listwy zerowej?
Ma większą liczbę zacisków (34) w gotowym zespole z własnym wspornikiem montażowym, co upraszcza montaż w rozbudowanych rozdzielnicach.
