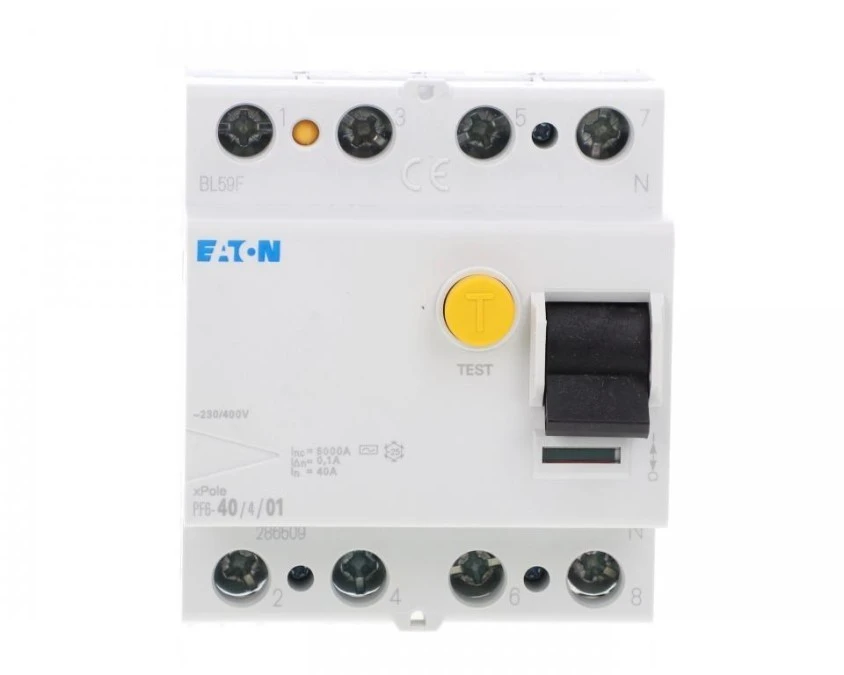

Wyłącznik różnicowoprądowy modułowy 4P 40A 100mA typ AC Eaton PF6-40/4/01
na zamówienie 722 164 233 / esklep@nomexmb.pl
Cena regularna:
towar niedostępny
dodaj do przechowalni
Opis
Wyłącznik różnicowoprądowy Eaton PF6-40/4/01 4P 40A 100mA typ AC – główne zabezpieczenie instalacji trzyfazowej
Specyfikacja techniczna
| Parametr | Wartość | Znaczenie w praktyce |
|---|---|---|
| Typ czułości | AC | Wykrywa wyłącznie prąd upływu przemienny sinusoidalny |
| Prąd znamionowy | 40 A | Dobrany do głównego obwodu trzyfazowego instalacji |
| Prąd zadziałania (IΔn) | 100 mA | Wyższy próg niż typowe 30mA – ograniczony przed pożarem, nie zastępuje ochrony przeciwporażeniowej na poszczególnych obwodach |
| Liczba biegunów | 4 (3 fazy + N) | Do głównego obwodu trzyfazowego całej instalacji |
| Montaż | Szyna DIN TH35 | Standardowe mocowanie w rozdzielnicy głównej |
Zastosowanie i wskazówki montażowe
- Gdzie stosować: jako główne zabezpieczenie różnicowoprądowe całej instalacji trzyfazowej, współpracujące z czulszymi różnicówkami 30mA na poszczególnych obwodach.
- Praktyczna wskazówka: ten model NIE zastępuje ochrony przeciwporażeniowej 30mA na obwodach gniazd i łazienek – dobierz go razem z odpowiednimi różnicówkami 30mA dla poszczególnych podobwodów.
- Kiedy NIE stosować: jako jedyną różnicówkę w instalacji – 100mA nie zapewnia wystarczającej ochrony przeciwporażeniowej dla obwodów bezpośrednio dostępnych dla użytkowników.
100mA to nie ochrona przeciwporażeniowa człowieka: ten próg dobrany jest do ochrony przeciwpożarowej całej instalacji, nie do bezpośredniej ochrony ludzi – każdy obwód dostępny dla użytkowników musi mieć dodatkowo własną różnicówkę 30mA.
Różnicówka główna a obwodowa
Różnicówka główna (np. 100mA) chroni całą instalację przed sumą upływów prowadzącą do pożaru. Różnicówki obwodowe (30mA) chronią bezpośrednio ludzi na poszczególnych obwodach.
