System Kominowy Leier Smart Plus – Przekrój, Wymiary i Montaż (Kompendium)
Budowa domu to sztuka wyborów, a wybór komina jest jednym z tych kluczowych. System kominowy Leier Smart Plus to odpowiedź na potrzeby inwestorów szukających rozwiązania "wszystkomającego". Jest to trójwarstwowy komin ceramiczny, który współpracuje z każdym rodzajem paliwa – od tradycyjnego węgla i drewna, przez ekogroszek i pellet, aż po gaz i olej opałowy.
W tym artykule prezentujemy przekrój techniczny komina, szczegółową tabelę wymiarów oraz odpowiadamy na najtrudniejsze pytania w sekcji FAQ. Sprawdź, dlaczego warto postawić na Leier Smart Plus w sklepie NomexMB.

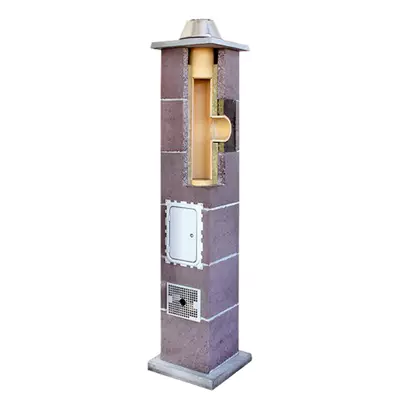

1. Przekrój komina i elementy systemu
Leier Smart Plus to konstrukcja trójwarstwowa, co jest kluczem do jej niezawodności. System składa się z trzech współpracujących ze sobą warstw:

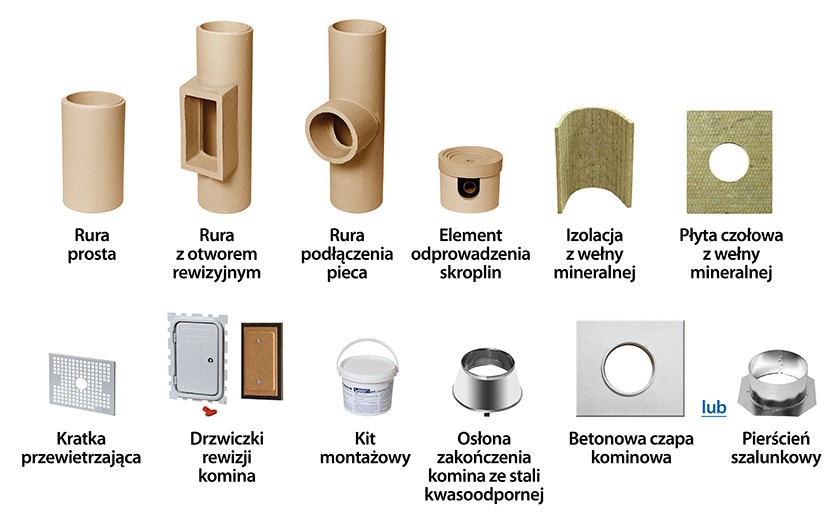

Kupując zestaw podstawowy, otrzymujesz kompletny pakiet elementów niezbędnych do wzniesienia komina:
Najważniejsze zalety tej konstrukcji:
- Odporność na pożar sadzy: Ceramika wytrzymuje ekstremalne temperatury.
- Uniwersalność: Jeden komin do wielu paliw (gaz, olej, paliwa stałe).
- Przewietrzanie: Kanały w pustakach zapobiegają gromadzeniu się wilgoci.
2. Tabela wymiarów i wagi (K36, K36L, K36L2)
Planując budowę, musisz znać dokładne wymiary zewnętrzne komina, aby wpasować go w projekt. Poniższa tabela przedstawia parametry dla trzech dostępnych wariantów pustaków.
| DANE TECHNICZNE – LEIER SMART PLUS | ||||||
|---|---|---|---|---|---|---|
| Parametr | K36 (Bez wentylacji) |
K36L (1x Wentylacja) |
K36L2 (2x Wentylacja) |
|||
| Średnica wkładu (fi) | 18 cm | 20 cm | 18 cm | 20 cm | 18 cm | 20 cm |
| Szerokość zewnętrzna | 36 cm | 36 cm | 36 cm | 36 cm | 36 cm | 36 cm |
| Długość zewnętrzna | 36 cm | 36 cm | 50 cm | 50 cm | 57 cm | 57 cm |
| Wysokość pustaka | 33 cm | |||||
| Waga 1 mb komina | 98 kg | 102 kg | 136 kg | 139 kg | 145 kg | 148 kg |

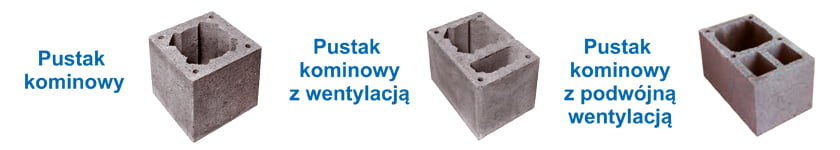

3. Rodzaje pustaków – który wybrać?
Wybór odpowiedniego pustaka pozwala zaoszczędzić miejsce i czas murowania dodatkowych kanałów wentylacyjnych. System oferuje trzy warianty:
- Pustak K36: Idealny, gdy w danym szachcie potrzebujesz tylko przewodu spalinowego.
- Pustak K36L: Posiada jeden zintegrowany kanał wentylacyjny – świetne rozwiązanie do kotłowni.
- Pustak K36L2: Dwa kanały wentylacyjne pozwalają obsłużyć wentylację grawitacyjną w dwóch sąsiadujących pomieszczeniach (np. kotłownia i łazienka).
4. Montaż Leier Smart Plus krok po kroku
Prawidłowy montaż to podstawa bezpieczeństwa i warunek utrzymania 30-letniej gwarancji. Oto najważniejsze etapy:
Krok 1: Cokół i Skropliny
Rozpocznij od wykonania izolacji poziomej na fundamencie. Pierwszy pustak zalej betonem (klasa C8/10), tworząc solidny cokół. Na nim wypoziomuj ceramiczny element odprowadzania skroplin.
Krok 2: Kratka Przewietrzająca
W drugim pustaku wytnij otwór na kratkę wentylacyjną (19x16 cm). Jest ona niezbędna, aby wilgoć nie gromadziła się w wełnie mineralnej, co mogłoby obniżyć skuteczność ciągu.
Krok 3: Wyczystka i Przyłącze Pieca
W trzecim pustaku zamontuj trójnik wyczystkowy (drzwiczki). Następnie, na ustalonej wysokości, zamontuj trójnik spalinowy. Ważne: Zastosuj płytę czołową z wełny mineralnej wokół trójnika spalinowego – zapewnia ona dylatację. Ceramika pracuje termicznie i nie może być "zmurowana na sztywno" z obudową.
Krok 4: Łączenie Elementów
Rury szamotowe łącz na kit kwasoodporny (dostarczony w zestawie). Pamiętaj o proporcjach: 7 części kitu na 1 część wody. Krawędzie rur przed nałożeniem kitu należy oczyścić i zwilżyć.
5. Wideo poradnik
6. FAQ – Najczęstsze pytania i odpowiedzi
Odpowiadamy na pytania najczęściej zadawane przez naszych klientów oraz te wynikające z instrukcji technicznej.
Tak, Leier Smart Plus doskonale współpracuje z kominkami (również z płaszczem wodnym) opalanymi drewnem.
Bez dodatkowego wzmocnienia komin może wystawać maksymalnie 1,5 m ponad połać dachu. Jeśli potrzebujesz wyższego komina (do 3,0 m), konieczne jest zastosowanie prętów zbrojeniowych w otworach narożnych pustaków i zalanie ich rzadką zaprawą.
Należy odczekać minimum 7 dni od zakończenia montażu. Jest to czas niezbędny na związanie zapraw i kitu kwasoodpornego.
Tak, wełna mineralna w systemie Leier Smart Plus jest integralną częścią zestawu. Pełni funkcję izolacji termicznej (zapewnia szybkie nagrzewanie się rury i lepszy ciąg) oraz dylatacji (pozwala rurze pracować). Nie wolno jej pomijać ani zastępować innym materiałem.
Do kotłów kondensacyjnych (zamknięta komora spalania) dedykowane są inne systemy, np. Leier Turbo. Smart Plus jest przeznaczony do urządzeń z otwartą komorą spalania.
