Szyna łączeniowa 1P 63A 12mm2 widełkowa (12 mod.) 1F S12 1F‑10 45.302
Dostępność:
mała ilość
mała ilość
Wysyłka w:
24 godziny
Dostawa:
Cena nie zawiera ewentualnych kosztów płatności
Cena:
14,24 zł
zawiera 23% VAT, bez kosztów dostawy
Cena regularna:
Najniższa cena z 30 dni przed obniżką:
Wysyłka w:
24 godziny
towar niedostępny
dodaj do przechowalni
Producent:
Kod produktu:
00023914
Opis

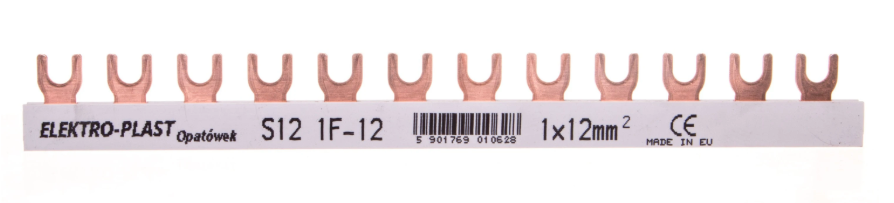

Szyna łączeniowa Elektro Plast S12 1F-10 45.302 — 1P 63A, 12 modułów, widełkowa
W mniejszej rozdzielnicy z kilkoma wyłącznikami na jednej fazie osobne przewody do każdego z nich to niepotrzebny bałagan i dodatkowe punkty, które mogą się polużować. Szyna Elektro Plast 1F S12 1F-10 łączy 12 modułów jednym elementem, a widełkowe końcówki zaciskają się bezpośrednio na śrubach zacisków aparatury.

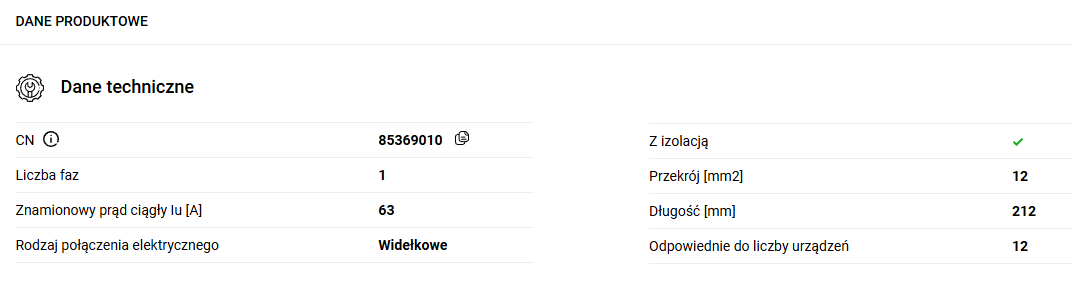

Specyfikacja techniczna
| Parametr | Wartość | Znaczenie w praktyce |
|---|---|---|
| Rodzaj połączenia | Widełkowe | Niezależne podłączenie szyny i przewodu, łatwy demontaż pojedynczego aparatu |
| Liczba faz | 1 (jednofazowa) | Do szeregu wyłączników jednobiegunowych z tej samej fazy |
| Liczba modułów | 12 | Wystarcza do typowej rozdzielnicy mieszkaniowej jednego rzędu |
| Przekrój | 12 mm² | Dopasowany do prądu znamionowego szyny |
| Prąd znamionowy ciągły | 63 A | Bezpieczny zapas dla typowego obciążenia mieszkaniowego |
| Długość | 212 mm | Pasuje do 12 modułów na standardowej szynie DIN TH35 |
| Izolacja | Tak | Zabezpiecza przed wilgocią, zanieczyszczeniami i przypadkowym dotykiem |
Zastosowanie i wskazówki
- Gdzie stosować: rozdzielnice mieszkaniowe i biurowe z wyłącznikami jednobiegunowymi na jednej fazie, do 12 modułów.
- Kiedy wybrać większą szynę: jeśli masz więcej niż 12 aparatów na rzędzie lub potrzebujesz wyższego prądu (np. 80A) — sprawdź warianty na większą liczbę modułów.
- Zgodność: rozstaw modułów standardowy 17,5 mm — sprawdź, czy Twój wyłącznik przyjmuje końcówki widełkowe.
Bezpieczeństwo styków: po montażu dokręć wszystkie śruby zaciskowe — luzujący się styk to jedna z najczęstszych przyczyn przegrzewania rozdzielnic.
Słownik pojęć
Szyna widełkowa
Szyna z końcówkami w kształcie U, które nasuwają się na śrubę zacisku aparatu obok przewodu zasilającego.
Prąd znamionowy ciągły (Iu)
Maksymalny prąd, jaki szyna przewodzi bezpiecznie w sposób ciągły bez przegrzewania.
Najczęściej zadawane pytania
Czy mogę przyciąć szynę do mniejszej liczby modułów?
Zależy od konstrukcji konkretnego modelu — niektóre szyny widełkowe można skrócić, inne są sztywnym elementem na określoną liczbę modułów. Sprawdź kartę katalogową przed przycinaniem.
Czy ta szyna nadaje się do wyłączników różnych producentów?
Widełkowe końcówki współpracują ze śrubowymi zaciskami większości aparatury modułowej, ale rozstaw modułów i głębokość zacisku warto zweryfikować przed zakupem, szczególnie przy mieszaniu marek.
