Szyna łączeniowa widełkowa 3P 80A 12mm2 (12 mod.) IZ12/3F/12 002921020
Dostępność:
mała ilość
mała ilość
Wysyłka w:
24 godziny
Dostawa:
Cena nie zawiera ewentualnych kosztów płatności
Cena:
35,42 zł
zawiera 23% VAT, bez kosztów dostawy
Cena regularna:
Najniższa cena z 30 dni przed obniżką:
Wysyłka w:
24 godziny
towar niedostępny
dodaj do przechowalni
Producent:
Kod produktu:
00018027
Opis

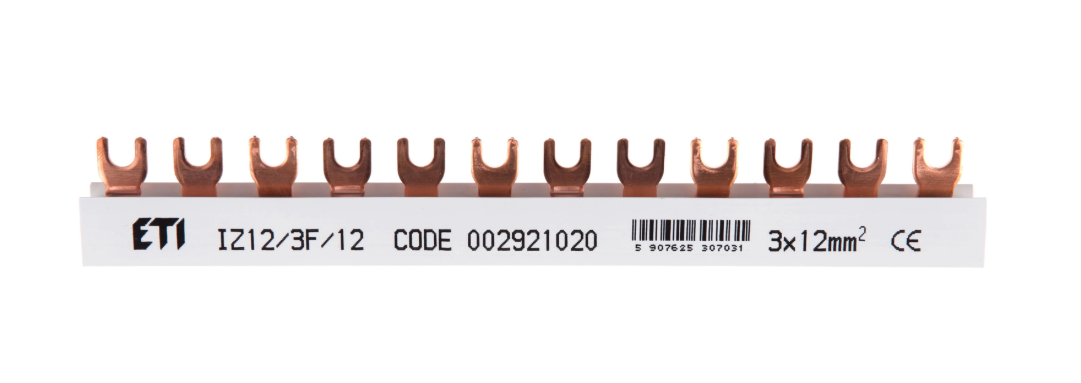

Szyna łączeniowa ETI-Polam IZ12/3F/12 002921020 — 3P 80A, 12 modułów, widełkowa
Zasilanie kilku trójfazowych wyłączników osobnymi przewodami do każdej z trzech faz to potrójna ilość połączeń do skontrolowania. Szyna ETI-Polam IZ12/3F/12 rozprowadza zasilanie trójfazowe do 12 modułów jednym elementem, z końcówkami widełkowymi zaciskającymi się na śrubach aparatury.

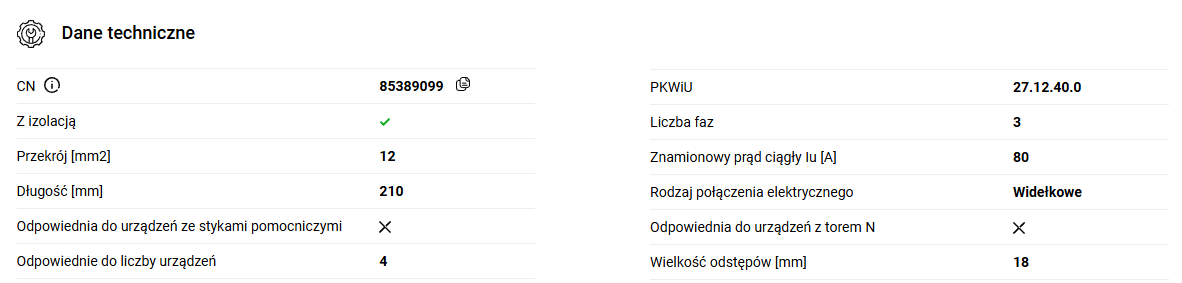

Specyfikacja techniczna
| Parametr | Wartość | Znaczenie w praktyce |
|---|---|---|
| Rodzaj połączenia | Widełkowe | Niezależne podłączenie szyny i przewodu na każdej fazie |
| Liczba faz | 3 (trójfazowa) | Zasila jednocześnie wszystkie trzy fazy wyłączników 3-biegunowych |
| Liczba modułów | 12 | Wystarcza na typowy rząd aparatury trójfazowej w rozdzielnicy |
| Przekrój | 12 mm² | Dopasowany do prądu znamionowego szyny |
| Prąd znamionowy ciągły | 80 A | Zapas dla większych obciążeń przemysłowych i warsztatowych |
| Długość | 210 mm | Pasuje do 12 modułów na standardowej szynie DIN TH35 |
| Waga | 171 g | Lekka konstrukcja, łatwa w montażu |
Zastosowanie i wskazówki
- Gdzie stosować: rozdzielnice przemysłowe i budowlane z wyłącznikami trójfazowymi 3P na wspólnym zasilaniu.
- Kiedy NIE pasuje: do obwodów wymagających wspólnego toru N (neutralnego) — ta szyna zasila wyłącznie trzy fazy, bez neutralnego.
- Zgodność: sprawdź rozstaw modułów wyłączników 3-biegunowych przed zakupem — szyna musi pasować do zacisków konkretnej serii aparatury.
Bezpieczeństwo styków: po montażu dokręć wszystkie śruby zaciskowe na każdej fazie — niedokręcony styk przy wyższym prądzie (80A) grozi przegrzewaniem się rozdzielnicy.
Słownik pojęć
Szyna 3P
Szyna łączeniowa zasilająca trzy niezależne fazy sieci, bez przewodu neutralnego N.
Szyna widełkowa
Końcówki w kształcie U nasuwane na śruby zacisków — pozwalają podłączyć szynę i przewód niezależnie.
Najczęściej zadawane pytania
Czy ta szyna zasila też przewód neutralny N?
Nie, ten model 3P obsługuje wyłącznie trzy fazy. Do obwodów z torem N potrzebna jest osobna szyna 3P+N lub dodatkowy element zasilający neutralny.
Ile wyłączników trójfazowych podłączę do tej szyny?
Do 12 modułów — przy typowym wyłączniku 3-biegunowym (3 moduły) to około 4 aparaty na jednej szynie.
