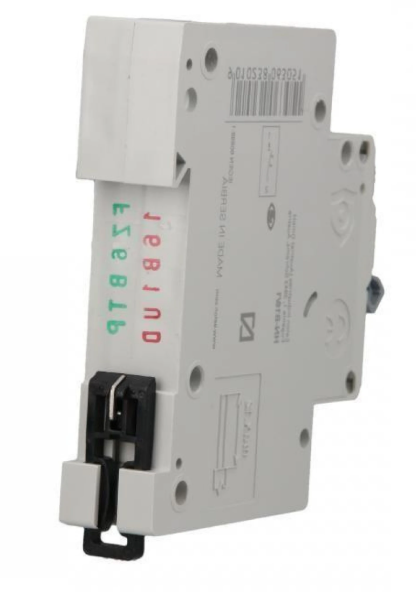

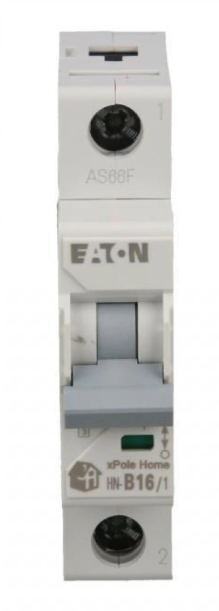

Wyłącznik nadprądowy Eaton 1P B 16A 6kA (xPole Home HN-B16/1, dawn. CLS6-B16) – zabezpieczenie standardowego obwodu gniazd
Model dostępny jest pod dwoma oznaczeniami producenta – starszym CLS6-B16 (seria xClear) i obecnym HN-B16/1 (seria xPole Home) – Eaton zastąpił starą serię nowszą nazwą, ale parametry techniczne i zastosowanie pozostały identyczne.

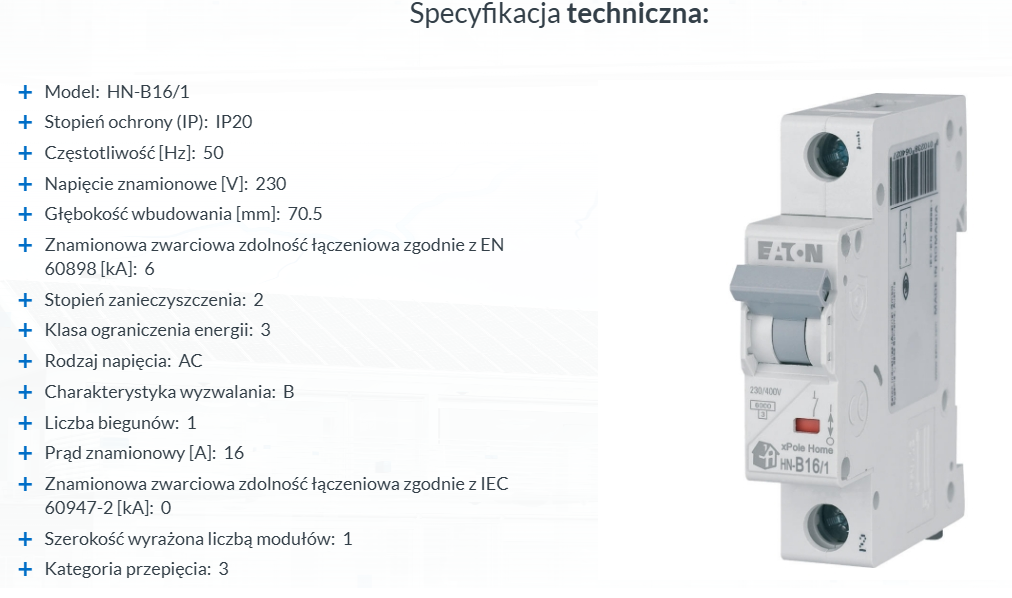

Specyfikacja techniczna
| Parametr | Wartość | Znaczenie w praktyce |
|---|---|---|
| Charakterystyka wyzwalania | B | Wyzwolenie magnetyczne przy 48–80 A (3–5x In) – typowy dobór dla gniazd bez dużego prądu rozruchowego |
| Prąd znamionowy | 16 A | Standard dla obwodu gniazd ogólnego przeznaczenia z przewodem 2,5 mm² |
| Liczba biegunów | 1 (jednofazowy) | 1 moduł (17,5 mm) na szynie DIN |
| Napięcie znamionowe | 230 V AC | Standard dla obwodów jednofazowych |
| Zdolność zwarciowa Icn | 6 kA | Wystarczająca dla typowej instalacji mieszkaniowej |
| Temperatura pracy | -25°C do +55°C | Bez problemu pracuje w nieogrzewanej rozdzielnicy na klatce czy w garażu |
| Stopień ochrony | IP20 | Wymaga zabudowy w rozdzielnicy modułowej |
| Norma | PN-EN 60898-1 | Zgodność z normą dla wyłączników instalacyjnych w budynkach mieszkalnych |
Zastosowanie i wskazówki montażowe
- Gdzie stosować: standardowe obwody gniazd 230V w salonach, sypialniach, biurach – najpopularniejszy dobór w budownictwie mieszkaniowym.
- Praktyczna wskazówka: jeśli w jednym obwodzie gniazd pracuje kilka urządzeń o dużym poborze równocześnie (np. czajnik i grzejnik olejowy), rozważ rozdzielenie ich na osobne obwody zamiast podnoszenia prądu zabezpieczenia ponad przekrój przewodu.
- Kiedy NIE stosować: do obwodów z pompami, silnikami warsztatowymi czy urządzeniami o wysokim prądzie rozruchowym – charakterystyka B może zadziałać przy każdym uruchomieniu takiego sprzętu.
To nie ochrona przeciwporażeniowa: wyłącznik nadprądowy nie zastępuje wyłącznika różnicowoprądowego – chroni tylko przewód, nie chroni człowieka przed porażeniem przy uszkodzonej izolacji.
CLS6 a xPole Home
CLS6 to starsza nazwa serii wyłączników Eaton, zastąpiona przez serię xPole Home (oznaczenie HN). To ten sam produkt pod nową nazwą handlową, nie różne wersje techniczne.
Charakterystyka wyzwalania (B, C)
Określa, przy jakiej wielokrotności prądu znamionowego zadziała wyzwalacz magnetyczny. Typ B – 3–5x In, typ C – 5–10x In.
