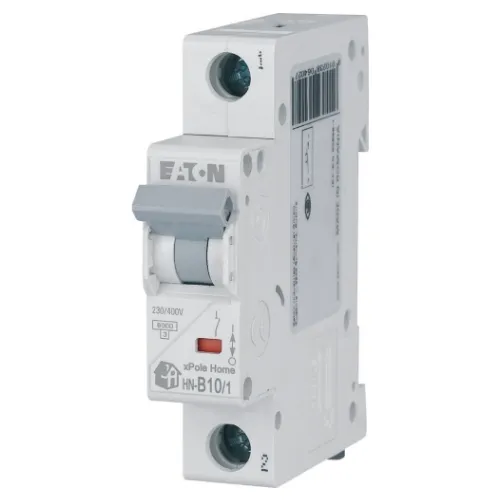

Wyłącznik nadprądowy instalacyjny 1P B 10A 6kA
duża ilość
Cena regularna:
towar niedostępny
dodaj do przechowalni
Opis
Wyłącznik nadprądowy Eaton 1P B 10A 6kA – zabezpieczenie obwodu oświetlenia i lekkich gniazd
Specyfikacja techniczna
| Parametr | Wartość | Znaczenie w praktyce |
|---|---|---|
| Charakterystyka wyzwalania | B | Wyzwolenie magnetyczne przy 3–5-krotności prądu znamionowego (30–50 A) – szybka reakcja bez dużego zapasu na rozruch |
| Prąd znamionowy | 10 A | Typowy dobór do obwodów oświetleniowych i lekkich gniazd w budownictwie mieszkaniowym |
| Liczba biegunów | 1 (jednofazowy) | 1 moduł (17,5 mm) na szynie DIN |
| Napięcie znamionowe | 230 V AC | Standard dla obwodów jednofazowych |
| Zdolność zwarciowa Icn | 6 kA | Wystarczająca dla typowej instalacji zasilanej z sieci nn |
| Montaż | Szyna DIN (TH-35) | Pasuje do każdej standardowej rozdzielnicy modułowej |
| Stopień ochrony | IP20 | Wymaga zabudowy w rozdzielnicy – nie chroni przed dostępem do elementów pod napięciem na otwartej szynie |
| Norma | PN-EN 60898-1 | Zgodność z normą dla wyłączników instalacyjnych do budynków mieszkalnych |
Zastosowanie i wskazówki montażowe
- Gdzie stosować: obwody oświetleniowe w mieszkaniach i domach, pojedyncze gniazda o niewielkim obciążeniu, obwody bez odbiorników z silnikiem.
- Praktyczna wskazówka: jeśli w obwodzie oświetleniowym pracują zasilacze LED o słabszej jakości, mogą chwilowo pobierać wyższy prąd przy załączeniu – przy częstych, niewytłumaczalnych wyłączeniach rozważ wymianę zasilaczy zamiast od razu zmiany charakterystyki na C.
- Kiedy NIE stosować: do obwodów z pompami, silnikami czy transformatorami – przy starcie takich urządzeń charakterystyka B zadziała niepotrzebnie; wybierz wtedy typ C.
Dobór do przekroju przewodu: prąd znamionowy wyłącznika musi być dopasowany do obciążalności przewodu w danym obwodzie, nie tylko do sumy mocy podłączonych odbiorników – dobrego doboru dokonuje elektryk na etapie projektu instalacji.
Charakterystyka wyzwalania (B, C)
Określa, przy jakiej wielokrotności prądu znamionowego zadziała wyzwalacz magnetyczny. Typ B – 3–5x In, typ C – 5–10x In.
Zdolność zwarciowa (Icn)
Maksymalny prąd zwarciowy, jaki wyłącznik bezpiecznie przerwie. W instalacjach domowych standardem jest 6 kA.
